冷熱沖擊試驗箱在汽車零部件可靠性實驗中的應用

引言

溫度沖擊試驗又稱為熱沖擊試驗，是驗證產品在快速溫度變化環境下的可靠性（環境應力篩選）。冷熱沖擊試驗箱（Thermal Shock Chamber）?，也被稱為冷熱沖擊實驗箱或溫度沖擊試驗箱，是用來進行溫度沖擊試驗的設備，用來測試材料、元器件或產品在急劇溫度變化下的耐受性。本文主要探索冷熱沖擊試驗箱在汽車零部件行業應用分析。結合行業標準和實際案例，從測試場景、執行標準、技術參數等維度展開。

一、應用場景與測試對象

電子元器件可靠性驗證

測試對象：發動機控制模塊（ECM）、傳感器、車載芯片（如MCU、ECU）、線束連接器等。

測試目標：驗證-40℃至150℃極端溫差下的電氣性能穩定性，暴露焊點裂紋、封裝剝離、BGA球開裂等問題。

典型案例：某ECU在85℃→-40℃循環200次后，通過熱成像檢測發現內部焊點存在0.1mm微裂紋，需優化回流焊工藝。

新能源電池系統安全測試

測試對象：鋰電池模組、電控系統、熱管理系統。

測試標準：GB/T 31467.3-2015（電動汽車用動力蓄電池循環壽命要求），模擬-30℃至60℃沖擊，評估熱失控風險。

技術參數：溫度轉換時間≤5秒，循環次數≥1000次，需滿足ISO 16750-4的電氣絕緣要求。

材料與結構件耐候性評估

測試對象：塑料內飾（儀表盤、座椅）、橡膠密封件、金屬車身、玻璃等。

關鍵指標：

塑料：-40℃脆化點測試（ASTM D746）；

金屬：熱膨脹系數匹配性（如鋁合金與鋼連接件需Δα≤5×10??/℃）；

玻璃：熱應力破裂測試（模擬-30℃→80℃驟變，檢測抗裂性）。

整車級環境適應性驗證

測試對象：整車型號、線束總成、ADAS系統等。

GMW 3172認證：需通過1000次-40℃→85℃循環，確保車載電子系統功能無退化。

二、執行標準體系與測試方法

國際標準

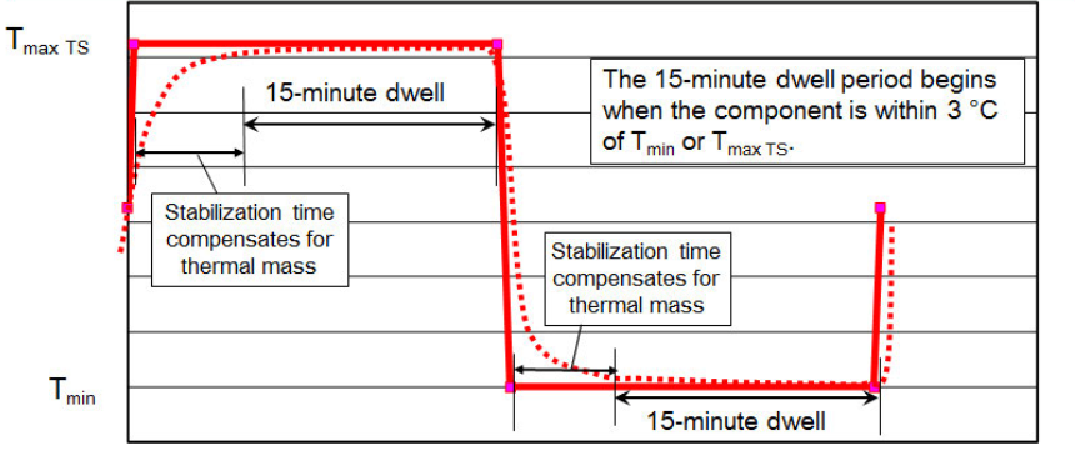

ISO 16750-4：汽車電子設備冷熱沖擊測試（高溫85℃/低溫-40℃，循環次數≥1000次）。

IEC 60068-2-14：溫度沖擊分級標準（三級：-55℃→65℃、-65℃→85℃、-70℃→150℃）。

SAE J1455：電池系統熱沖擊測試（-40℃/60℃各保持30分鐘，循環500次）。

國內標準

GB/T 2423.22：溫度沖擊試驗方法（恒定法/漸變法，溫差范圍±70℃）。

QC/T 723-2018：汽車電子設備環境試驗（要求溫度沖擊后啟動成功率≥99.9%）。

車企定制標準

特斯拉TIA-002：電池包需通過-30℃→60℃沖擊后容量保持率≥95%。

大眾VW 71000：內飾材料需在-40℃→85℃循環后無可見裂紋（光學檢測標準ISO 24075）。

三、設備技術參數與選型要點

性能指標

溫度范圍：-70℃至200℃（覆蓋ISO 16750-4嚴苛等級）。

轉換效率：

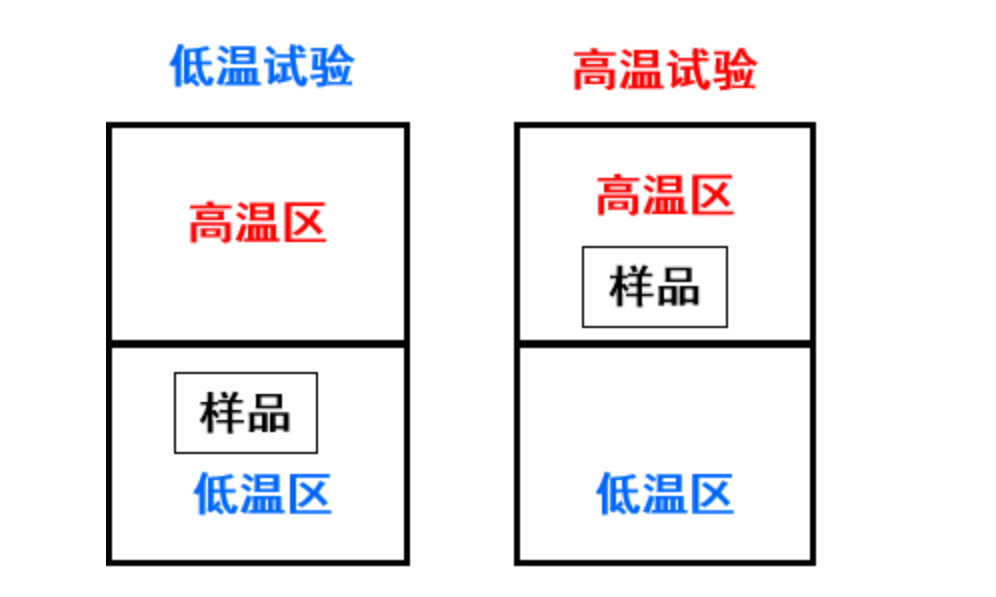

兩箱式：3-15秒（適用于小型零部件）；

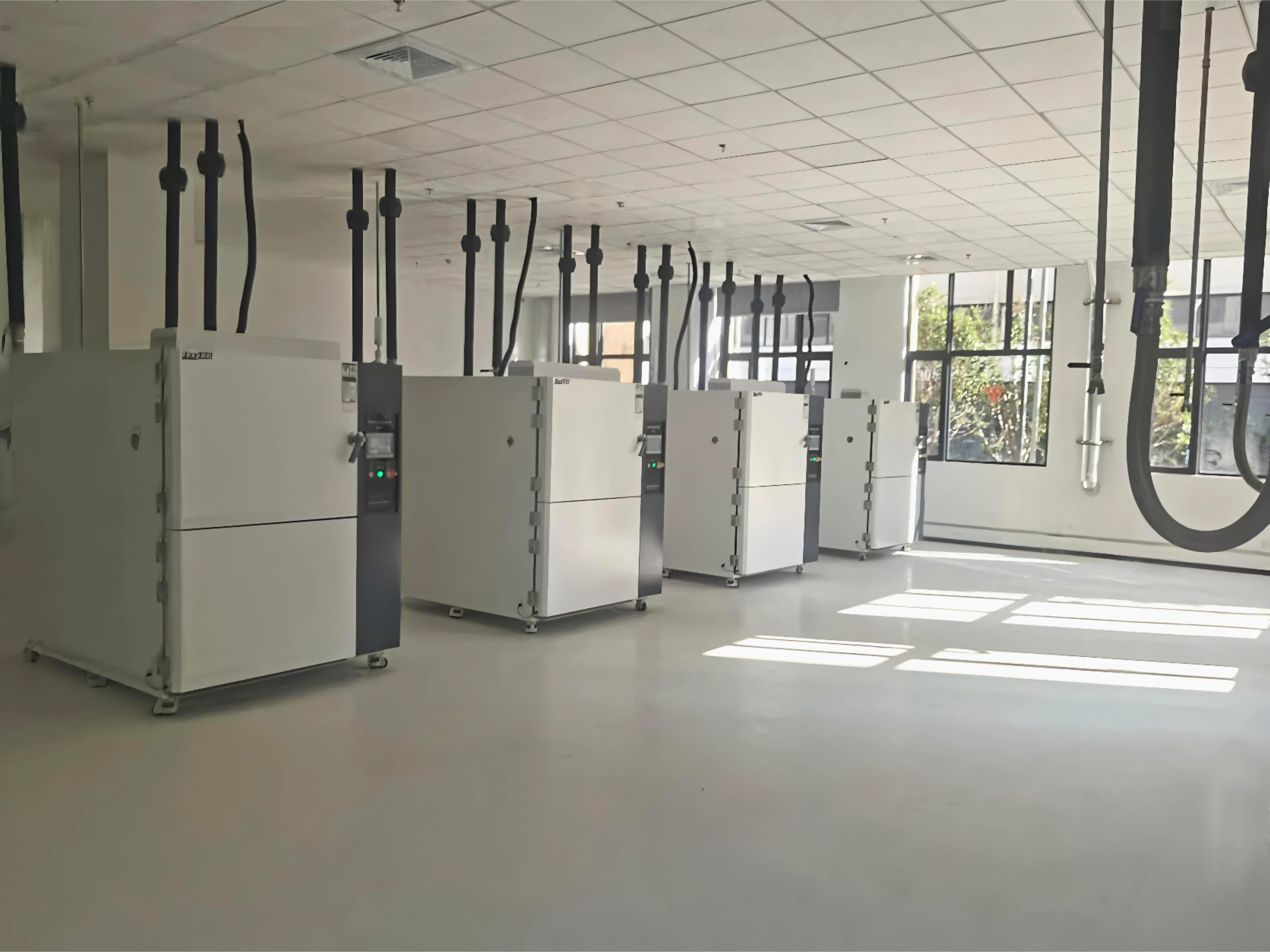

 兩箱冷熱沖擊試驗箱" title="柏毅兩箱冷熱沖擊試驗箱" width="600" />

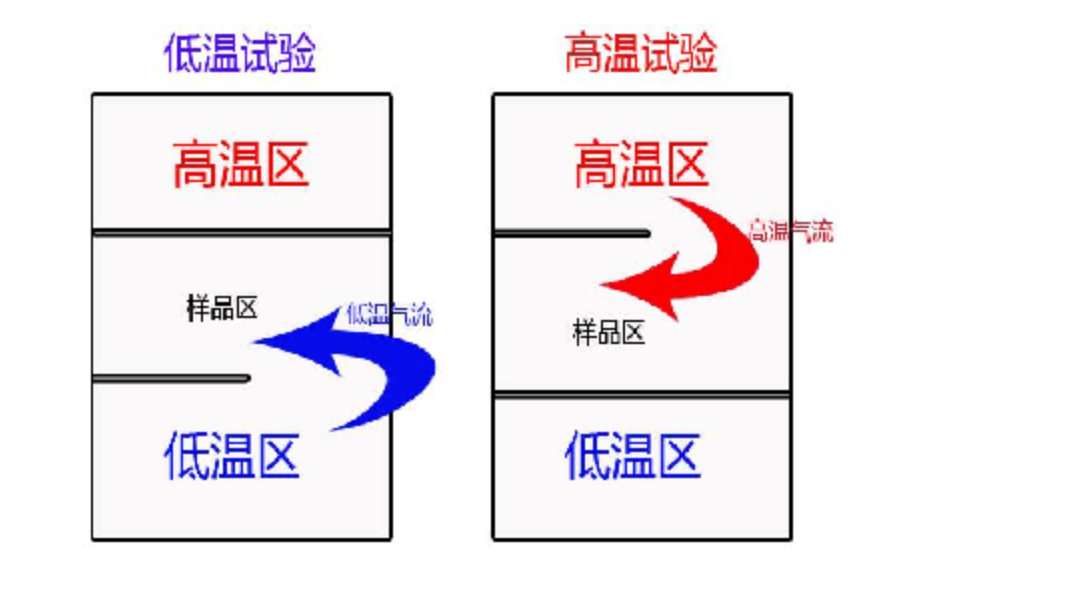

三箱式：3-5分鐘（復疊制冷，適合大型電池包）。

兩箱冷熱沖擊箱與三箱沖擊箱的區別

行業定制方案

新能源汽車：需集成高低溫循環數據采集系統（采樣率≥1000Hz）。

J工級測試：滿足MIL-STD-883G標準，配備電磁屏蔽艙（EMI≤30dBμV/m）。

四、行業挑戰與解決方案

材料失效機理復雜化

問題：復合材料（如碳纖維增強塑料）在溫度沖擊下易分層，需結合SEM/XRD分析微觀結構。

方案：采用梯度溫度沖擊（-40℃→25℃→85℃三階段切換），模擬真實氣候過渡帶。

測試周期與成本矛盾

問題：傳統測試需1000次循環（約30天），無法滿足研發進度。

加速方法：

Arrhenius模型：溫度每升高10℃，老化速率加快2-4倍；

步進應力法：先以50次/天頻率測試至早期失效，再優化參數。

設備兼容性難題

問題：大尺寸電池包（如寧德時代麒麟電池）無法放入標準箱體（常規尺寸1.5m3）。

解決方案：定制化三箱式設備（內腔尺寸3m3×2m3×2m3），配置可移動導軌系統。
